ТМ-05

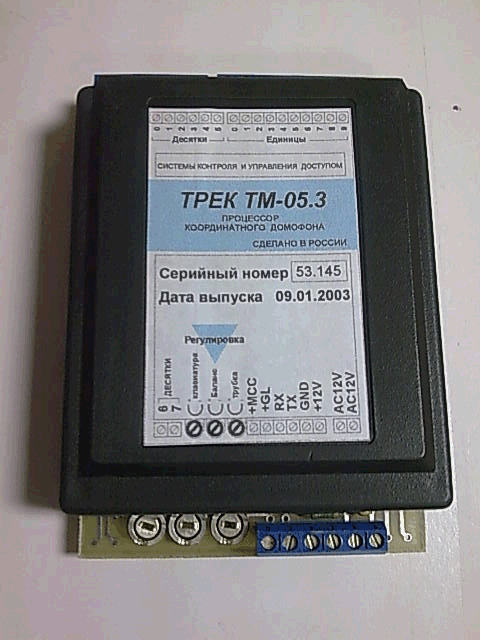

В комплект кординатно-матричного домофона ТМ-05.3М входит кодонаборная панель ТМ-05м, процессор ТП-05.3 и блок питания БП-1А (12 Вольт стаб., 0,8 А).
Процессор домофона рассчитан на подключение к двухпроводной линии до 250 цифровых абонентских трубок типа УКП-9м.

Основные особенности.
  • возможность подключения к одному процессору до десяти кодонаборных панелей ТМ-05М при установке домофонов в домах с несколькими сквозными подъездами, запасными выходами и огороженными заборами с калиткой, при этом вызов любой квартиры и открытие замка осуществляется с любой панели, подключённой в такую сеть по двухпроводной линии связи;
  • В процессоре имеется защита от КЗ в линии трубок с передачей сообщения на кодовую панель.
  • управление замком электронными ключами Touch Memory корпорации Dallas Semiconductor или Proximity- карты/брелоки стандарта EM-Marine, обеспечивающих более  280 триллионов   комбинаций  кодов доступа ;
  • управление замком с помощью набора индивидуальных кодов доступа;
  • непосредственное управление замком кнопкой при выходе из помещения.
Для программирования  модуля используется восьмизначный код оператора или  «мастер-ключи».

Технические характеристики.

Напряжение питания, Вольт постоянного тока

12 - 14

Ток потребления в ждущем режиме, мА

не более 100

Ток потребления в активном режиме, мА

не более 500

Коммутируемый ток управления замком, А

не более 10

Длительность импульса управления замком, сек

1-10

  Макс. количество абонентов (квартир) 79

Количество ключей на квартиру

не ограничено

Максимальное количество ключей

2048




Установка и подключение.
Схема подключения ТМ-05.3м

  • При монтаже необходимо обеспечить максимальную защиту кодовой панели от прямого попадания дождя и снега. Во избежании попадания влаги внутрь устройства желательно уплотнить стык панели и двери при помощи герметика.
  • Все монтажные работы и подключение оборудования необходимо производить при отключенном источнике питания.
  • Питание кодовой панели и процессора ТРЕК ТМ-05м осуществляется от стабилизированного источника БП 12В 1А.
  • Во избежания помех по питанию и для обеспечения устойчивой работы модуля для питания замка рекомендуется применять отдельный источник питания и шунтировать обмотку замка диодом в обратном включении.
  • Дополнительные кодовые панели должны подключаться к отдельным источникам питания.
  • Низкочастотный фон при разговоре свидетельствует о пониженном (менее 11, 5 вольт) напряжении питания на клеммах GND, +12V кодовой панели.
  • После подключения питания первый звонок в квартиру происходит с задержкой в 30
 секунд. Это время необходимо для начальной зарядки трубок по двухпроводной линии.

Настройка.

  • Убедитесь в правильности монтажа и включите питание.Войдите в режим программирования и выполните начальную установку –функция F0.
  • Занесите коды «мастер-ключей» и пользовательских ключей (по-квартирно) – функция F10.
  • Установите длительность открытия замка – функция F3.
  • При необходимости выполните настройку режима работы квартир (запреты на использование кодов, ТМ ключей, звонков в квартиру и подзвон при открытии замка) – функция F6.
  • Подключите к линии трубок процессора контрольную трубку и, позвонив на нее, отрегулируйте громкость разговора. Не стремитесь добиться максимально возможной громкости – параметры трубок могут несколько отличаться, что приведет к свисту и треску в отдельных квартирах.
  • Положение регулятора баланса звука не зависит от уровня громкости, поэтому окончательную регулировку производят потенциометрами «клавиатура» и «трубка».
  • Отключите контрольную трубку и позвоните на трубки в квартирах.
  • Сообщение на дисплее кодовой панели < CALL > свидетельствует о начале звонков в квартиру.
  • Сообщение на дисплее кодовой панели < Hold > свидетельствует об установлении связи с квартирой (снятой трубкой).
  • Сообщение на дисплее кодовой панели  < OFF > свидетельствует о временно занятой линии трубок.
  • При ошибке набора кода (неисправность клавиатуры) на дисплей кодовой панели выводится сообщение <Err1>.
  • Сообщение < Err2 > свидетельствует об отсутствии или нарушении связи по линии TX-RX кодовой панели с процессором.
  • При коротком замыкании на линии трубок или подключении неисправных трубок на дисплей кодовой панели выводится сообщение <Err3>.
  • Сообщение <Err4> свидетельствует об ошибке обращения к памяти кодовой панели.
  • Сообщение <bLOC> появляется при попытке открыть замок ТМ ключом, внесенным в память панели, но запрещенным к использованию в функции F6.
