TM-02.002R

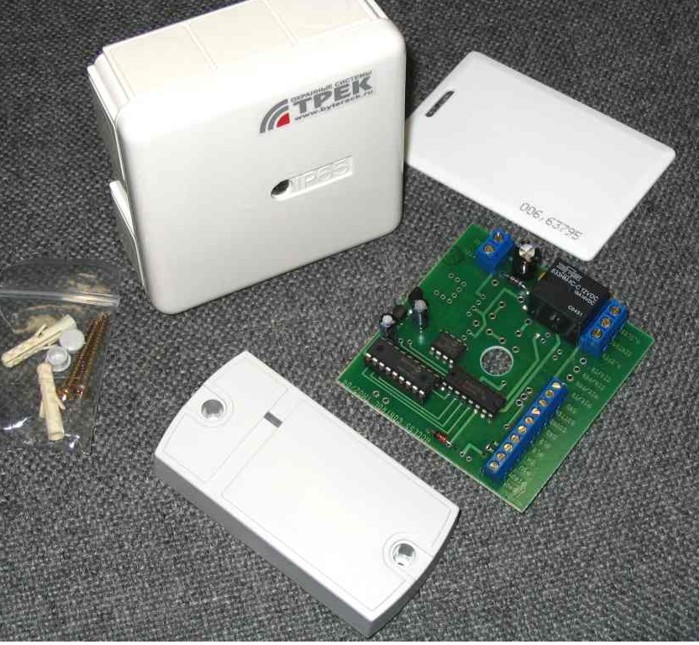

Универсальные модули "ТРЕК- ТМ02.002/004" предназначены для управления доступом в жилые и производственные помещения, оснащённые дверными электрическими замками с помощью электронных ключей Touch Memory корпорации Dallas Semiconductor или Proximity- карточек/брелоков стандарта EM-Marine  и HID.

В зависимости от модификации модуль может выполнять следующие функции:

  • аналоговое переговорное устройство стандарта "3+1" с дистанционным открыванием замка (ТМ-02.004),
  • управление замком с помощью электронных ключей (ТМ-02.002).

Модуль рассчитан на одновременное использование до 1024 пользовательских ключей, коды которых сохраняются в энергонезависимой памяти устройства не менее 10 лет при отключении источника питания. Для программирования  модуля в комплект поставки входит “мастер-ключ”, с помощью которого могут быть оперативно внесены новые пользовательские ключи и установлена длительность сигнала управления дверным замком. Предусмотрена возможность считывания, стирания или перезаписи любого пользовательского ключа с помощью отладочного блока «ТРЕК-НТМ.01» без демонтажа модуля с объекта. По желанию заказчика в память модуля может быть внесено до 7  “мастер-ключей”.


Основные особенности.
Технические характеристики.
Режимы работы модуля.
Установка и подключение.
Настройка модуля.
Возможные неполадки.


Основные особенности.
  • универсальность - кодовый ключ может быть внесен в память нескольких модулей, обеспечивая владельцу ключа доступ в различные помещения;
  • неограниченный срок службы - кодовый ключ не требует замены элементов питания, а герметичный корпус из нержавеющей стали обладает высокой механической прочностью;
  • защита от ложных включений замка при перегрузке в тракте переговорного устройства;
  • звуковая индикация   включения замка;
  • дублирование вызывного сигнала на громкоговоритель переговорной панели при подключении трубки к выбранному каналу переговорного устройства.


Технические характеристики.

Напряжение питания, Вольт постоянного тока

12 - 14

Ток потребления в ждущем режиме, мА

не более 45

Ток потребления в активном режиме, мА

не более 200

Коммутируемый ток управления замком, А

не более 10

Длительность импульса управления замком, сек

0,5-1-3-5

Расстояние от считывателя ТМ до модуля, м

не более 10

Диапазон рабочих температур, градусов Цельсия

-10…+40



Режимы работы модуля.

“Ждущий режим” - светодиодный индикатор (СДИ) выключен, модуль готов к считыванию кода ключа.

“Активный режим” - Считанный код ключа сравнивается с кодами в памяти модуля. При совпадении кодов срабатывает реле управления замком, что индицируется зеленым свечением СДИ и звуковым сигналом высокого тона. После отпускания реле СДИ светится желтым светом в течение 2 сек, и модуль переходит в “ждущий режим” работы.Если считанный код отсутствует в памяти модуля, СДИ включается красным светом, раздается звуковой сигнал низкого тона, и через 2 сек. модуль переходит в “ждущий режим”.

“Режим настройки” - Вызов любой процедуры настройки модуля осуществляется “мастер-ключом” из “ждущего режима”. Цвет вспышек СДИ индицирует текущую активную процедуру настройки:

  • желтый - “Перепрограммирование” (очистка памяти с записью кода первого ключа);
  • красный - “Допрограммирование” (внесение в память дополнительных ключей);
  • зеленый - “Длительность” (ступенчатое изменение времени открытия замка).

«Режим настройки»имеет более высокий приоритет, чем режимы работы переговорного устройства. Поэтому в этом режиме «Вызов абонента» и «Дистанционное включение замка» блокируются.

«Вызов абонента»(для «ТРЕК-ТМ02.004») - Переход в режим осуществляется с помощью кнопок переговорной панели. Удержание кнопки приводит к подаче на трубку выбранного канала переговорного устройства вызывного сигнала. Если трубка подключена, вызывной сигнал дублируется в громкоговорителе внешней переговорной панели.

«Дистанционное открытие замка»(для «ТРЕК-ТМ02.004»)- Переход в режим осуществляется при нажатии клавиши «ключ» любой из подключенных трубок  Формирование сигнала управления замком сопровождается зеленым свечением СДИ и звуковым сигналом высокого тона в динамике трубки и громкоговорителе переговорной панели. Длительность сигнала управления определяется текущими параметрами модуля, заданными в процедуре  «длительность» режима настройки.



Установка и подключение.
  • Смонтируйте модуль, переговорную панель и абонентские трубки.
  • Выполните соединения согласно схеме подключения.
  • Включите питание.
  • Отрегулируйте  громкость переговорного тракта.

Схема подключения ТМ-02.002/004
Подключение Proximity-считывателя Matrix-||

Назначение контактов модулей ТМ-02.002/004
Наименование     Назначение
GND    Общий (масса) считывателя ключей
READ1       Вход считывателя Proximity
+12В      Питание считывателя
4 TM/READ2   Вход считывателя ТМ
HL1   Выход на СДИ "зелёный"
HL2   Выход на СДИ "красный"
7 GND Общий (масса)
8 Вызов   Сигнал тонального вызова
9   Кнопка    Кнопка открытия замка
10  GND   Общий (масса) переговорного устройства
11 MIK-TR   Микрофоны абонентских трубок
12   MIK-PAN     Микрофон переговорной панели
13  DIN-PAN       Динамик переговорной панели
14    DIN-TR      Динамики абонентских трубок
15   Н.Р.    Нормально-разомкнутый контакт реле
16 ОБЩ.  Центральный контакт реле управления
17   Н.З.    Нормально-замкнутый контакт реле
18   +12 Вольт Вход питания модуля (стаб.)
19  GND Общий (масса) питания модуля


Настройка модуля.


Возможные неполадки

При заполнении памяти модуля вызов процедуры «Допрограммирование» невозможен. При переполнении памяти в процессе записи ключей данная процедура настройки завершается автоматически.

Неуверенное считывание кода электронного ключа может быть вызвано увлажнением ключа или загрязнением считывателя.
