Модуль “ТРЕК МСТ-01.002” предназначен для сопряжения в единый комплекс подъездного аудиодомофона с двухпроводной линией абонентских трубок (типа Raikman, ТРЕК ТМ-05.1) и подъездной видеокамеры с индивидуальным 4-проводным видеодомофоном (типа Commax или Kocom), а также для подключения к монитору видеодомофона трех дополнительных видеокамер.

NEW!

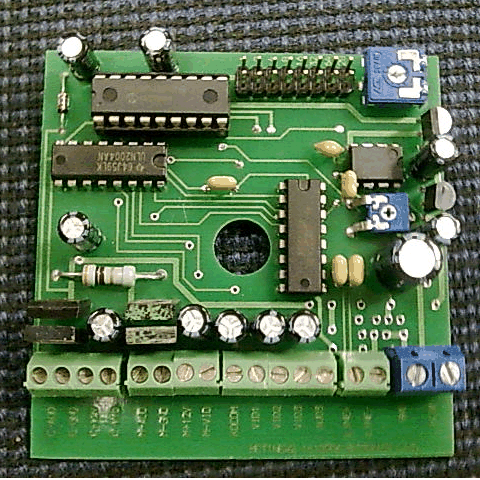

Модуль “ТРЕК МСТ-01.024” предназначен для сопряжения в единый комплекс подъездного аудиодомофона с двухпроводной линией абонентских трубок (типа Raikman, ТРЕК ТМ-05.1) и подъездной видеокамеры с индивидуальным 4-проводным видеодомофоном (типа Commax или Kocom), а также для подключения к монитору видеодомофона двух вызывных видеопанелей, дополнительной видеокамеры и активного микрофона

Технические характеристики.
Напряжение питания, Вольт постоянного тока

12 - 14

Ток потребления в ждущем режиме, мА

не более 20

Ток потребления в активном режиме, мА

не более 150

Тип кодировки номера квартиры

двоичный


Монтаж и порядок работы.

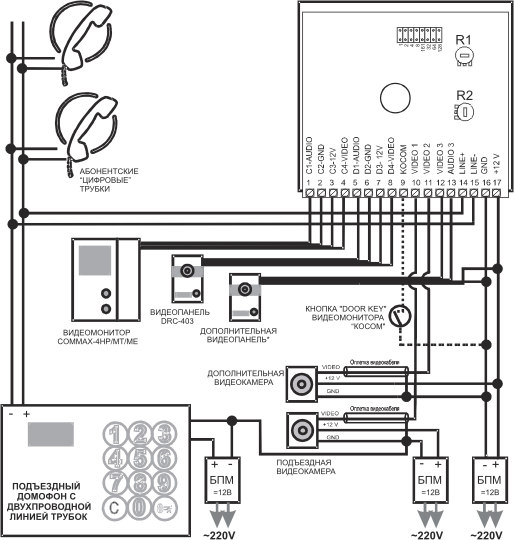

Коммутация модуля сопряжения с подъездным домофоном и видеодомофоном приведена на схеме подключения. Наилучшие звуковые характеристики достигаются при использовании видеомонитора Commax DPV-4MT.
ВНИМАНИЕ ! Модуль сопряжения необходимо подключать к отдельному стабилизированному источнику питания. Использовать внутреннее питание +12В видеодомофона недопустимо. Масса (оплетка кабеля) общей подъездной видеокамеры должна соединяться с массой подъездного домофона, но не массой модуля сопряжения.
    Дополнительная видеопанель питается от внешнего источника питания,  поэтому ее функции ограничены: не работает вызов и не проходит сигнал открытия замка. Если в видеопанели нет регулировок звука, то возможно ее акустическое  возбуждение. Рекомендуется вместо дополнительной видеопанели использовать отдельную видеокамеру и активный микрофон.
При использовании нескольких модулей сопряжения в системах с многоабонентскими видеопанелями во избежании одновременной активации нескольких видеомониторов необходимо  обеспечить развязку цепей питания видеомониторов (например, при помощи диодов).
Рекомендуется устанавливать модуль ТРЕК МСТ-01.002 рядом с блоком питания и не далее 15 метров от видеомонитора.

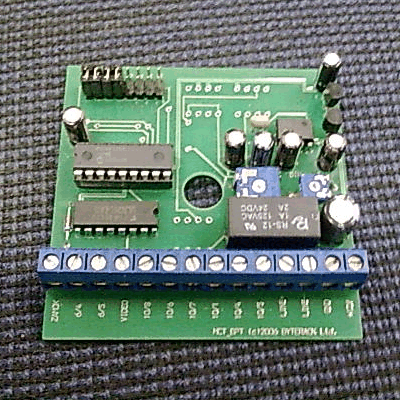

Номер абонента задается перемычками на плате модуля слева направо (аналогично «цифровым» трубкам, например LF-8) при выключенном видеомониторе.
Убедившись в правильности выполненных соединений, подключите питание модуля.
При отсутствии вызова от подъездного домофона кнопка открытия замка видеомонитора короткими нажатиями переключает по кольцу входа: D4VIDEO (видеопанель DRC-403) - VIDEO1 (подъездная видеокамера) -VIDEO2 (дополнительная видеокамера) -VIDEO3 (дополнительная видеопанель с AUDIO3) - D4VIDEO и т.д..
Длительное (более трех секунд) нажатие кнопки открытия замка формирует сигнал управления замком на видеопанели  DRC-403.
При вызове с видеопанели DRC-403 видеодомофон работает штатным образом. Для открытия замка используется длительное (более трех секунд) нажатие кнопки замка.
При вызове от подъездного домофона видеомонитор формирует звуковой сигнал вызова, а через 1 секунду подключается подъездная видеокамера и устанавливается аудиосвязь между подъездным домофоном и видеомонитором. Подстроечный резистор R1 на плате модуля сопряжения предназначен для регулировки звука от трубки видеомонитора к динамику подъездой панели. Подстроечный резистор R2 предназначен для регулировки звука от подъездой панели к трубке видеомонитора. Изменять регулировку всей домофонной системы не рекомендуется.
Время разговора определяется установками подъездного домофона или ограниченным временем разговора видеодомофона.
Для открытия замка в подъезде используется длительное (более трех секунд) нажатие кнопки замка видеомонитора.
