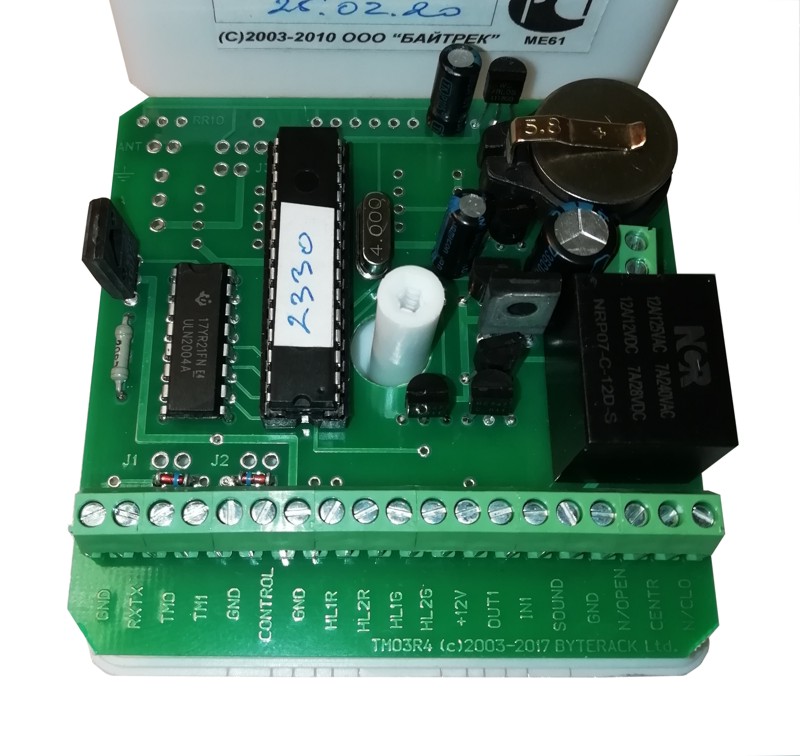

TM-03.004

Модуль ТРЕК-ТМ03.004 предназначен для использования в составе компьютерных  систем контроля и ограничения доступа TMSYSv.4 в качестве автономного локального контроллера  сети, обслуживающего один объект системы, оборудованный электромагнитным замком (далее замок) или электромеханической защелкой с помощью электронных ключей Touch Memory корпорации Dallas Semiconductor или Proximity- карт/брелоков стандарта EM-Marine и HID.

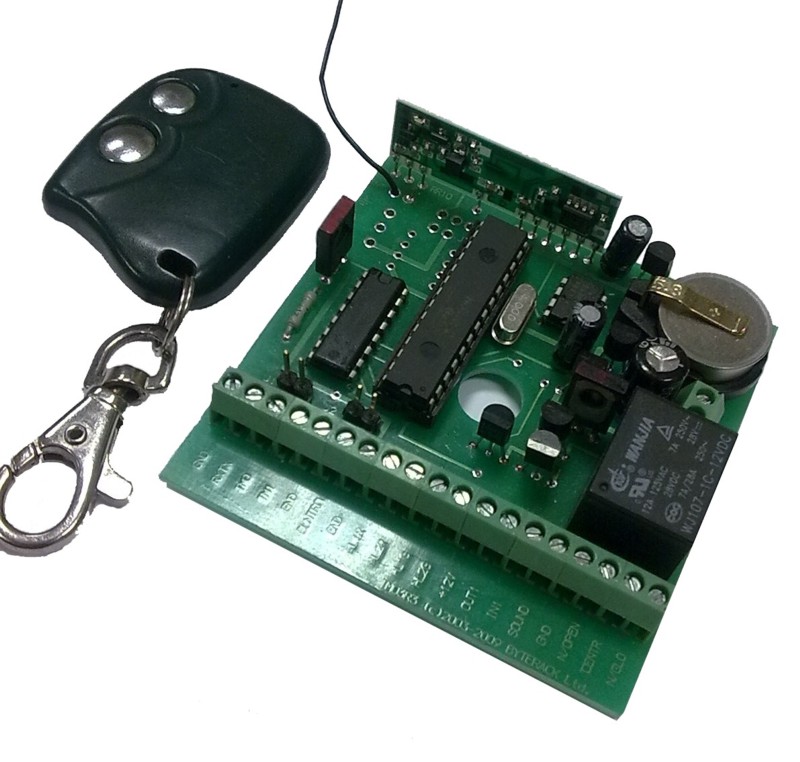

Новый вариант модуля TMR-03.004 с радиоприемником (433 МГц) позволяет использовать радиобрелоки (KeeLog) для дистанционного управления исполнительными устройствами (напр., шлагбаумом) с регистрацией действий пользователя при активации пакета ПО TMSYS Photo.

Модуль  обеспечивает:

  • опрос двух считывателей кодовых ключей Touch Memory либо считывателей Proximity карт стандарта EM-Marine, установленных на входе и выходе объекта системы, либо считывателя кода на входе и кнопки  «открыть замок» на выходе;
  • управление электрическим замком или защелкой;
  • контроль состояния внешнего датчика «открытой двери»;
  • сбор  и хранение  информации о времени  срабатывания замка с контролем направления (вход/выход).
  • универсальность -кодовый ключ может быть внесен в память нескольких модулей, обеспечивая владельцу ключа доступ в различные помещения;
  • неограниченный срок службы - кодовый ключ не требует замены элементов питания, а герметичный корпус из нержавеющей стали обладает высокой механической прочностью;
  • звуковая индикация   включения замка;


Технические характеристики.

Напряжение питания, Вольт постоянного тока

12 - 14

Ток потребления в ждущем режиме, мА

не более 20

Ток потребления в активном режиме, мА

не более 100

Коммутируемый ток управления замком, А

не более 10

Длительность импульса управления замком, сек

0,5-1-3-5

Расстояние от считывателя ТМ до модуля, м

не более 10

Скорость  обмена

600 - 57600 бит/сек



Режимы работы модуля.

«Ожидание» (стандартный режим доступа)
  •  Индикация режима  - светодиодные индикаторы (СДИ) считывателей  выключены.
  • Считывание кодовых  ключей (опрос кнопок «открыть замок») разрешен.
  • Контакты реле управления  замком замкнуты.

«Блокировка доступа к объекту»
  • Включение/выключение  режима выполняется только по команде от персонального компьютера системы.
  • Индикация режима - красные вспышки СДИ.
  • Считывание кодовых ключей (опрос кнопок «открыть замок») не выполняется.
  • Контакты реле управления  замком замкнуты.

«Свободный проход на объект»
  • Включение/выключение  режима выполняется только по команде от персонального компьютера системы.
  • Индикация режима - зеленые вспышки СДИ.
  • Считывание кодовых ключей (опрос кнопок «открыть замок») не выполняется.
  • Контакты реле управления замком разомкнуты.

«Обработка кода ключа»
Переход в режим осуществляется автоматически только из режима «Ожидание»  после касания контактора любого считывателя  кодовым ключем.
  • Цикл считывания и сравнения кода ключа с кодами в таблице доступа модуля сопровождается попеременными частыми красными и зелеными вспышками СДИ.
  • Если  код ключа включен  в таблицу доступа модуля, в энергонезависимый буфер событий заносится информация о номере ключа, времени считывания кода и текущем считывателе (входной/выходной). Контакты реле управления замком размыкаются на время, установленное при сетевой настройке модуля, что индицируется зеленым свечением СДИ. После замыкания контактов реле СДИ светится желтым светом в течение 2 сек.  и модуль возвращается в  режим «Ожидание».
  • Если считанный код отсутствует в таблице доступа  модуля, СДИ светится красным светом в течение 2 сек.  и  модуль возвращается в режим «Ожидание».

«Обработка сигнала кнопки открывания  замка»
Режим доступен  только в том случае, если при настройке модуля запрограммирован  вариант подключения к модулю считывателя кода на входе и кнопки «открыть замок» вместо считывателя кода на выходе. Переход  в режим возможен только из режима «Ожидание».
  • При замыкании контактов кнопки «открыть замок» СДИ включается желтым цветом на 0,2 сек.
  • Если после окончания паузы  кнопка остается в нажатом состоянии, контакты реле  управления замком размыкаются на время, установленное при сетевой настройке модуля, что индицируется зеленым свечением СДИ. После замыкания контактов реле СДИ светится желтым светом в течение 2 сек.и модуль возвращается в  режим «Ожидание».
  • Если при сетевой настройке запрограммирован режим контроля с фиксацией времени выхода по кнопке «открыть замок», в буфер событий модуля заносится соответствующая информация о срабатывании замка.


«Сетевой обмен»

Переход в режим осуществляется автоматически при обмене информацией с  персональным компьютером системы.

  • Индикация режима - желтое свечение СДИ.
  • Считывание кодовых ключей (опрос кнопки «открыть замок») приостанавливается.


Установка и подключение.

  • Смонтируйте модуль.
  • Выполните соединения согласно схем подключения.
  • Включите питание.

Варианты подключения считывателей "на вход"
Варианты подключения считывателей "на выход"
Подключение модуля по двухпроводной линии
Подключения динамика и датчика открытия двери
Подключение электрических замков


Настройка модуля.

Настройка  сетевых параметров,  программирование варианта подключения считывателей, режима контроля срабатывания замка и изменение индивидуальной таблицы доступа модуля выполняются только с помощью персонального компьютера.


Возможные неполадки

Неуверенное считывание кода электронного ключа может быть вызвано увлажнением ключа или загрязнением считывателя.
