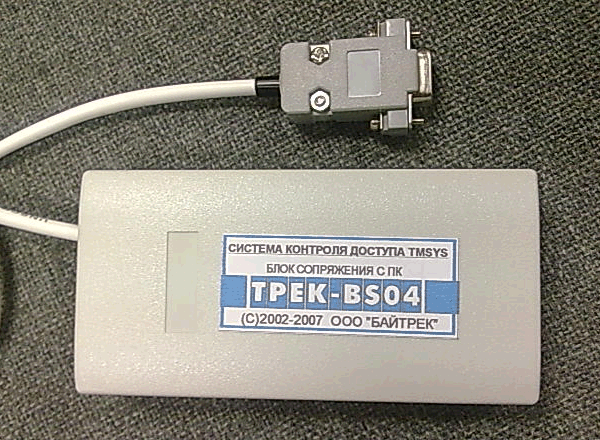

BS-04

  Блоки сопряжения  «ТРЕК BS-04» предназначены для  повышения нагрузочной способности последовательного порта канала обмена, а также для гальванической развязки модулей системы от персонального компьютера.
  Блок обеспечивает устойчивый  информационный обмен по последовательному интерфейсу при длине линии связи до 200 м. Блок сопряжения подключается непосредственно к разъему последовательного порта компьютера (к 9-контактному разъему DB9) или USB порту.

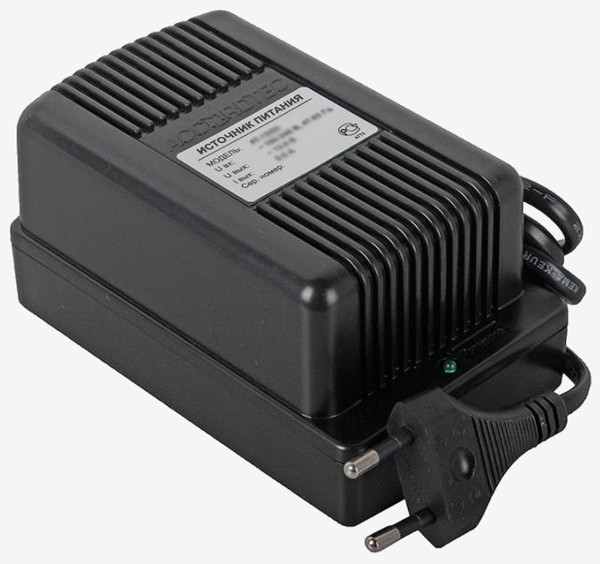

   Для питания блока сопряжения  используется  отдельный стабилизированный источник питания напряжением 12В и током  нагрузки – не менее 500 мА. Для комплектования системы требуется один блок сопряжения вне зависимости от числа устанавливаемых модулей контроля и управления доступом.



Технические характеристики.

Напряжение питания, Вольт постоянного тока

12 - 14

Ток потребления в ждущем режиме, мА

не более 20

Скорость  обмена 600 - 57600 бит/сек



Установка и подключение.

  • Смонтируйте модуль.
  • Выполните соединения согласно схеме подключения.
  • Включите питание.

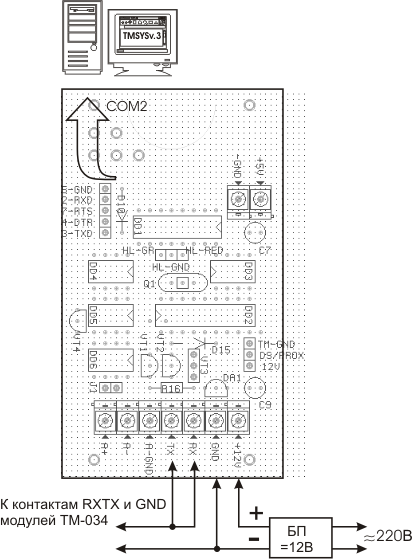

Схема подключения BS-04

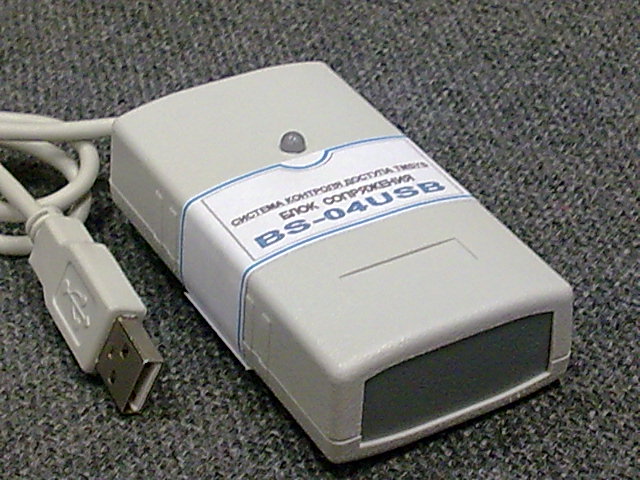

BS-04USB
