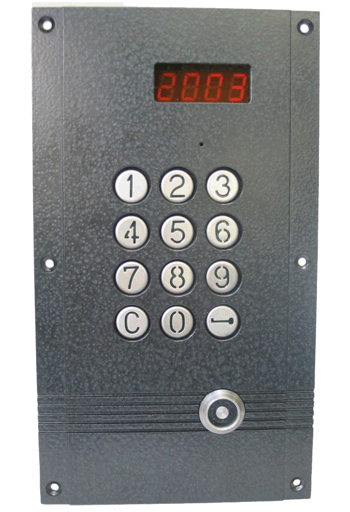

ТМ-05
Универсальный модуль “ТРЕК-ТМ05м” предназначен для управления доступом в жилые и производственные помещения, оснащенные дверными электромеханическими защелками или электромагнитными замками.
В зависимости от комплектации модуль может выполнять следующие функции:
  • цифровой двухпроводный, координатно-матричный или аналоговый домофон с дистанционным управлением дверным замком;
  • управление замком электронными ключами Touch Memory корпорации Dallas Semiconductor или Proximity- карты/брелоки стандарта EM-Marine, обеспечивающих более 280 триллионов комбинаций кодов доступа ;
  • управление замком с помощью набора индивидуальных кодов доступа;
  • непосредственное управление замком кнопкой при выходе из помещения.
Кодовая панель (КП) модуля «ТРЕК-ТМ05м» может использоваться самостоятельно в качестве электронного кодового замка. КП предоставляет возможность каждому из 255 абонентов пользоваться для открывания замка либо индивидуальным четырехзначным кодом, либо одним из ТМ ключей, приписанных данному абоненту.
Для программирования  модуля используется восьмизначный код оператора или  «мастер-ключи» - электронные ключи Touch Memory корпорации Dallas Semiconductor или Proximity- карты/брелоки стандарта EM-Marine.

  • антивандальное исполнение кодовой панели - в усиленной металлической панели для набора кода используется принцип оптического пересечения ИК-лучей, причем КП лишена таких недостатков домофонов типа KDC 1803 (Raikman) или CD 2000 (Rainmann), как сбой кодов при засветке панели солнцем или трудности при наборе кода в темноте,
  • универсальность - к одному процессору домофона может быть подключено несколько кодовых  панелей без дополнительных блоков сопряжения. В модели «ТРЕК-ТМ05м» введено переключение звукового канала на активную панель и возможность быстрого перенесения данных с одной панели на другую,
  • удобство пользования - для введения кода достаточно легкого прикосновения ТМ ключа к считывателю кода,
  • исключительная секретность кода - контактный способ считывания исключает возможность несанкционированной записи кодовой последовательности или определения вводимой комбинации визуальным путем, а для перебора всех кодовых комбинаций потребуется более 100 лет;
  • неограниченный срок службы - кодовый ключ не требует замены элементов питания, а герметичный корпус из нержавеющей стали обладает высокой механической прочностью и надежно защищает электронную “начинку” от внешних воздействий;
  • простота настройки - оригинальный алгоритм работы позволяет пользователю программировать модуль под конкретный объект, изменяя виртуальные номера абонентов и заменяя кодовые ключи в процессе эксплуатации без дополнительных средств (программатор, ПК и др.);



Технические характеристики.

Напряжение питания, Вольт постоянного тока

12 - 14

Ток потребления в ждущем режиме, мА

не более 100

Ток потребления в активном режиме, мА

не более 500

Коммутируемый ток управления замком, А

не более 10

Длительность импульса управления замком, сек

1-10

Количество ключей на квартиру

не ограничено

Максимальное количество ключей

2048

  Габариты панели, мм 260(В)х150(Ш)х40(Г)
  Установочное отверстие, мм 230(В)х120(Ш)


Режим программирования.

    Переход в режим программирования осуществляется только из дежурного режима работы клавиатуры (мигающий курсор в левой позиции дисплея).
    Для вызова режима программирования нажмите клавишу "Ключ", при этом на дисплей выводится приглашение для ввода кода оператора в виде "_ _ _ _";  последовательно введите все 8 цифр кода оператора, включая  "0". Пауза между вводами отдельных цифр не должна превышать 5 сек. Цифра считается введенной после отпускания кнопки, что индицируется последовательным включением средних и верхних сегментов индикаторов дисплея.
    При правильном вводе кода оператора, на установленное время открывается замок, после чего модуль переходит в режим программирования, что индицируется появлением в левой позиции дисплея символа "F".
    Для вызова необходимой функции - введите ее номер с помощью цифровых клавиш и нажмите клавишу "Ключ", отмена ввода - клавиша "Сброс". Ввод всех параметров подтверждается нажатием клавиши «Ключ».
    Выполнение любой функции  сопровождается появлением в левой позиции дисплея приглашения для ввода необходимой цифровой информации (мигающий курсор следующего вида "|-"). Выход из режима программирования осуществляется либо последовательными нажатиями клавиши «Сброс», либо автоматически через 20 секунд после последнего нажатия клавиши.
Функции программирования.

(для системы с несколькими клавиатурами)

Установка и подключение.

  Кодовая панель «ТРЕК ТМ-05м» устанавливается на металлической двери или наружной стене здания. Необходимо обеспечить защиту панели от прямого попадания влаги. Все подключения производятся в соответствие с монтажной схемой. Для питания замка рекомендуется использовать отдельный источник питания и шунтирующий диод во избежания создания помех, которые могут приводить к сбоям в работе кодовой панели. Сечение монтажного провода должно соответствовать току потребления замка.

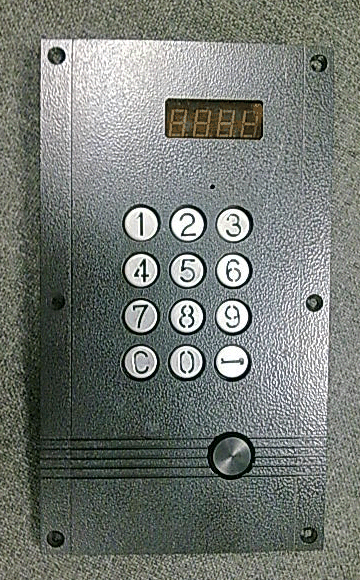

ТМ-05r
