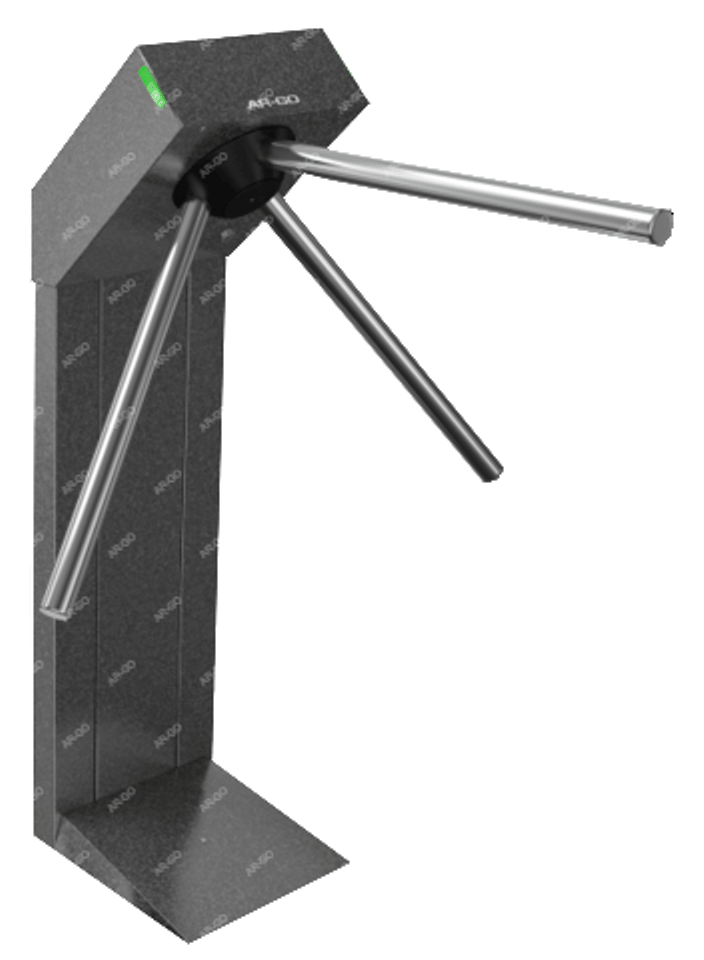

Модуль управления турникетом ТРЕК-1.02.007Т
В 2005 году начато сотрудничество с компанией АРГО по
производству модулей управления исполнительными устройствами СКУД.
На основе модуля ТРЕК-1.02.002 были разработаны блоки для управления картоприемником уличным и для закрытых помещений, турникетами, шлагбаумами и светофорами.

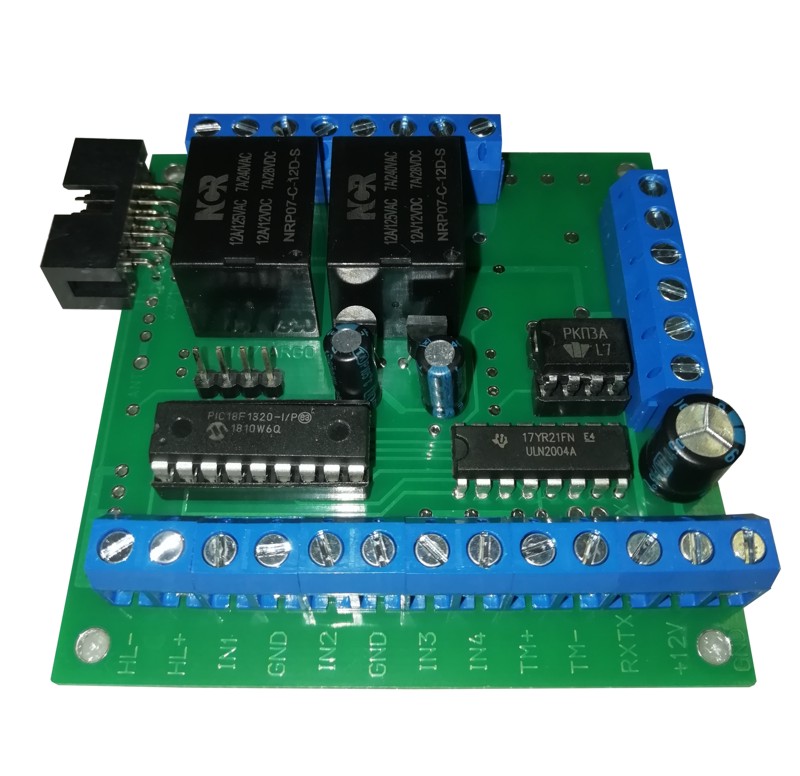

В модуле ТРЕК-1.02.007Т предусмотрены:
- два реле для управления двигателями механизма,
- реле для дополнительной коммутации.
- 4 входа для подключения ИК-датчиков, концевиков,
- разъём для индикации прохода,
- выход для сервисного светодиода,
- перемычки для программирования.
Реализованы настроки длительности включения реле входа (1сек,...,8сек), включения реле выхода (1сек,...,8сек), свободного прохода (15сек,...,240сек).
Принцип работы:
Короткий сигнал на входах IN1 и IN2 (подключение к GND на время 0,3-1 с) приводит к включению соответственно реле входа или выхода (максимальная длительность включения устанавливается при программировании). При срабатывании датчика прохода реле автоматически выключаются.
Длинный сигнал на входах IN1 и IN2 (подключение к GND на время более 2 с) приводит к переходу в режим свободного (многократного) прохода в соответствующем направлении. При этом реле входа или выхода не выключаются при срабатывании датчика прохода. Продолжительность режима устанавливается при программировании. Короткий сигнал на входах IN1 и IN2 отменяет режим свободного прохода в соответствующем направлении.

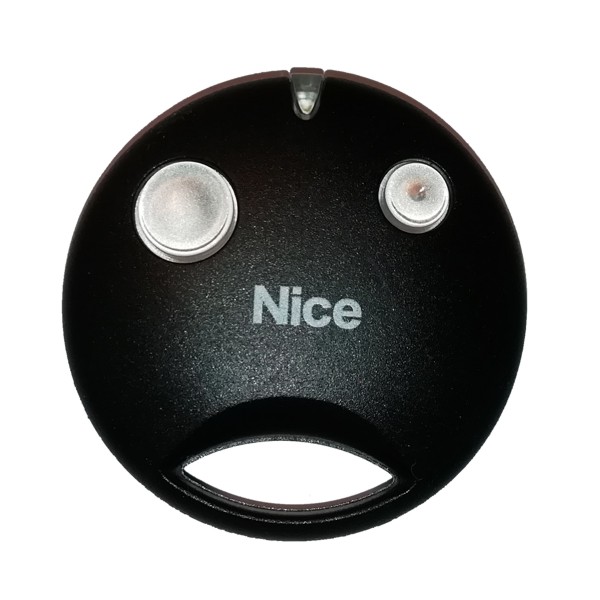

Модуль может работать в режиме управления шлагбаумом, автоматическими воротами, блокиратором проезда. Для этого используется ПИК-контроллер с другой прошивкой. При установке радиоприемника управление будет осуществлятся брелоками Keelog

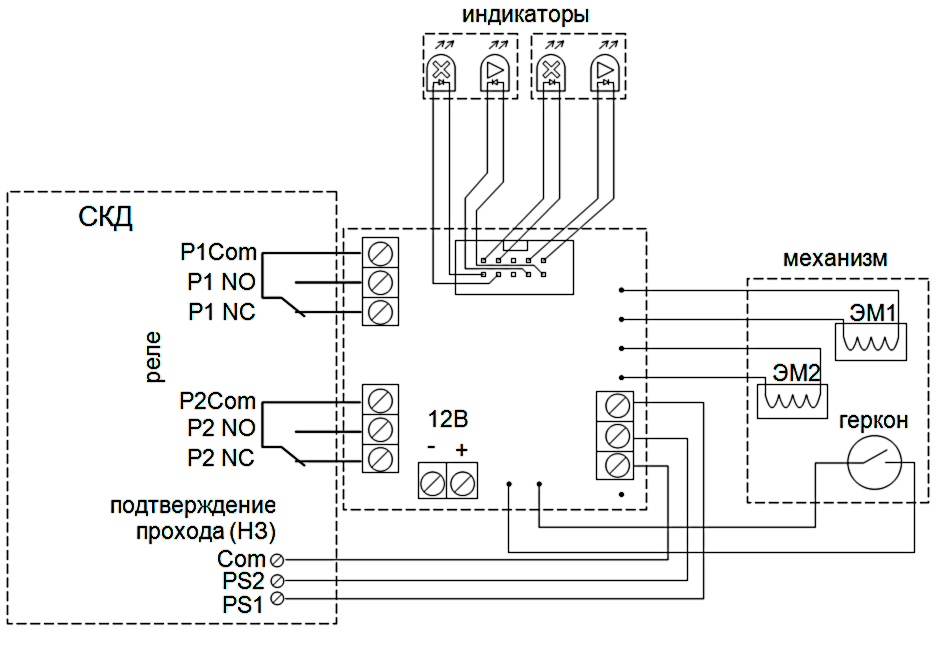

Схема подключения (пример).
- Напряжение питания, Вольт постоянного тока10,5 - 14
- Ток потребления в ждущем режиме, мАне более 30
- Ток потребления в активном режиме, мАне более 100
- Количество независимых каналов управления3
- Коммутируемый ток управления на канал , Ане более 10
- Количество входов для датчиков4
- Диапазон рабочих температур, градусов Цельсия-30...+65
Технические характеристики:
